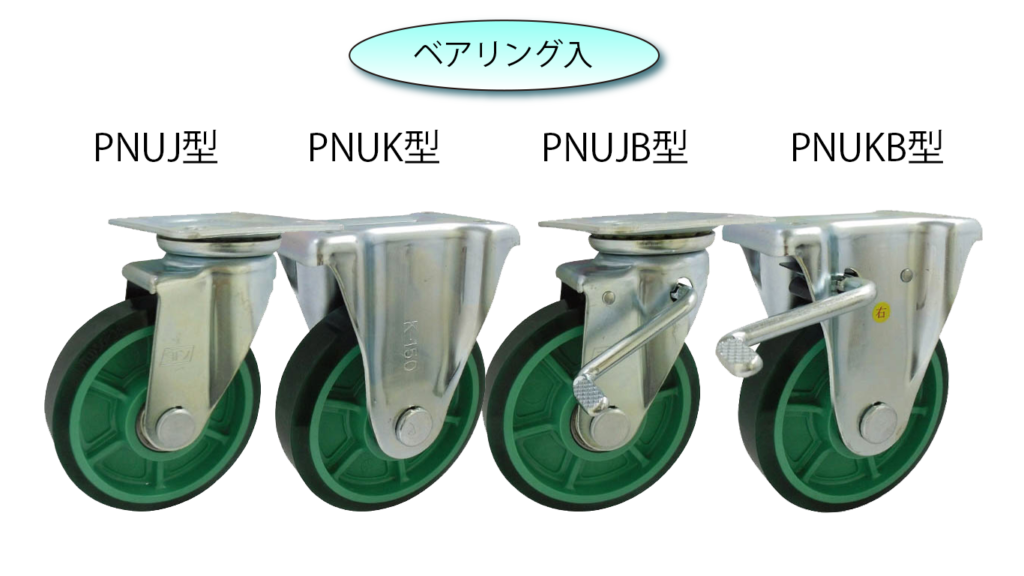

- 中荷重用プレス製キャスターです。
- ベアリング入、樹脂ホイルウレタン車輪付です。
樹脂ホイルウレタン車輪付自在車（ＰＮＵＪ型）
★製品画像（ＰＮＵＪ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNUJ75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.3 | 9.5 | 22 | 0.6 |
| PNUJ100 | 100 | 150 | 144 | 32 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 0.9 |
| PNUJ130 | 130 | 200 | 177 | 35 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.7 |
| PNUJ150 | 150 | 250 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.0 |
| PNUJ200 | 200 | 350 | 250 | 42 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.1 |
樹脂ホイルウレタン車輪付固定車（ＰＮＵＫ型）
★製品画像（ＰＮＵＫ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNUK75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.4 |
| PNUK100 | 100 | 150 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 0.7 |
| PNUK130 | 130 | 200 | 177 | 35 | 137x93 | 100x56 | 2.6 | 11.0 | 1.3 |
| PNUK150 | 150 | 250 | 198 | 38 | 137x93 | 100x56 | 3.2 | 11.0 | 1.6 |
| PNUK200 | 200 | 350 | 250 | 42 | 151x102 | 112x63 | 4.5 | 11.5 | 2.2 |
樹脂ホイルウレタン車輪付自在車ストッパー付（ＰＮＵＪＢ型）
★製品画像（ＰＮＵＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNUJB75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.4 | 9.5 | 22 | 0.6 |
| PNUJB100 | 100 | 150 | 144 | 32 | 95x95 | 71x71 | 3.3 | 11.0 | 35 | 1.1 |
| PNUJB130 | 130 | 200 | 177 | 35 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.9 |
| PNUJB150 | 150 | 250 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.2 |
| PNUJB200 | 200 | 350 | 250 | 42 | 140x140 | 112x112 | 4.1 | 11.5 | 58 | 3.4 |
※１００～２００φは左ストッパー仕様もございます。
樹脂ホイルウレタン車輪付固定車ストッパー付（ＰＮＵＫＢ型）
★製品画像（ＰＮＵＫＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNUKB75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.5 |
| PNUKB100 | 100 | 150 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 0.9 |
| PNUKB130 | 130 | 200 | 177 | 35 | 137x93 | 100x56 | 2.6 | 11.0 | 1.5 |
| PNUKB150 | 150 | 250 | 198 | 38 | 137x93 | 100x56 | 3.2 | 11.0 | 1.8 |
| PNUKB200 | 200 | 350 | 250 | 42 | 151x102 | 112x63 | 4.5 | 11.5 | 2.4 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
