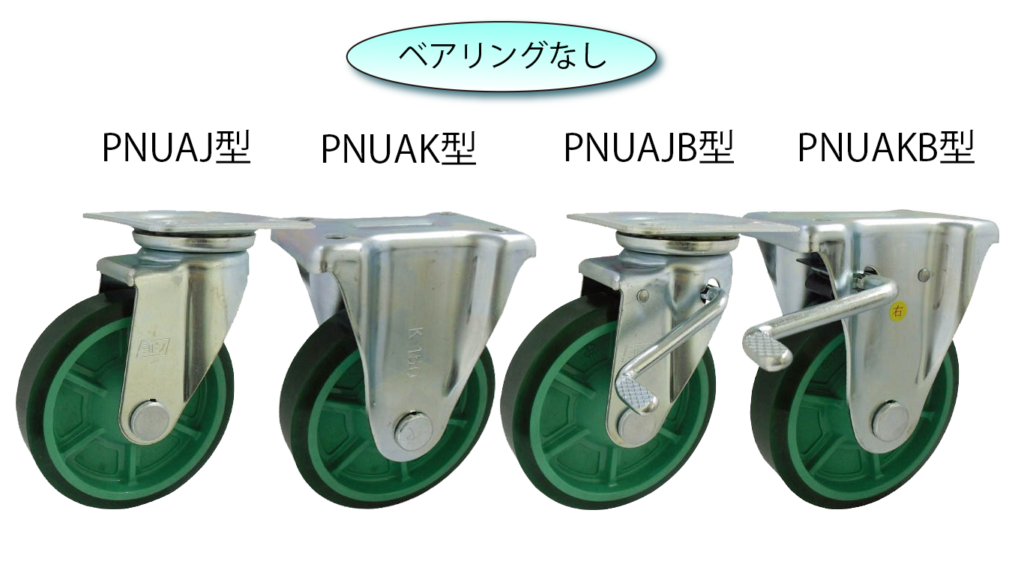

中荷重用樹脂ホイルウレタン車輪付プレス製キャスター

    • 中荷重用プレス製キャスターです。
    • ベアリングなし、樹脂ホイルウレタン車輪付です。

樹脂ホイルウレタン車輪付自在車（ＰＮＵＡＪ型）

★製品画像（ＰＮＵＡＪ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H1		 タイヤ巾 取付座
AxB		 取り付け穴ピッチ
PxP’		 ベース厚
t		 取付穴径 備芯
E		 製品重量
(kg)
PNUAJ75 75 100 101 32 82×82 63×63 2.3 9.5 29 0.53
PNUAJ100 100 150 144 32 95×95 71×71 3.2 11.0 35 0.86
PNUAJ130 130 200 177 35 108×108 80×80 4.0 11.0 40 1.60
PNUAJ150 150 250 198 38 120×120 90×90 4.0 11.0 45 1.80
PNUAJ200 200 350 250 42 140×140 112×112 4.0 11.5 58 2.90

樹脂ホイルウレタン車輪付固定車（ＰＮＵＡＫ型）

★製品画像（ＰＮＵＡＫ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H1		 タイヤ巾 取付座
AxB		 取り付け穴ピッチ
PxP’		 ベース厚
t		 取付穴径 製品重量
(kg)
PNUAK75 75 100 101 32 95×72 63×40 2.3 9.5 0.36
PNUAK100 100 150 144 32 115×80 80×45 2.6 10.5 0.61
PNUAK130 130 200 177 35 137×93 100×56 2.6 11.0 1.20
PNUAK150 150 250 198 38 137×93 100×56 3.2 11.0 1.40
PNUAK200 200 350 250 42 151×102 112×63 4.5 11.5 2.00

樹脂ホイルウレタン車輪付自在車ストッパー付（ＰＮＵＡＪＢ型）

★製品画像（ＰＮＵＡＪＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H1		 タイヤ巾 取付座
AxB		 取り付け穴ピッチ
PxP’		 ベース厚
t		 取付穴径 備芯
E		 製品重量
(kg)
PNUAJB75 75 100 101 32 82×82 63×63 2.4 9.5 29 0.58
PNUAJB100 100 150 144 32 95×95 71×71 3.3 11.0 35 1.01
PNUAJB130 130 200 177 35 108×108 80×80 4.0 11.0 40 1.70
PNUAJB150 150 250 198 38 120×120 90×90 4.0 11.0 45 2.00
PNUAJB200 200 350 250 42 140×140 112×112 4.1 11.5 58 3.20
※１００～２００φは左ストッパー仕様もございます。

樹脂ホイルウレタン車輪付固定車ストッパー付（ＰＮＵＡＫＢ型）

★製品画像（ＰＮＵＡＫＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H1		 タイヤ巾 取付座
AxB		 取り付け穴ピッチ
PxP’		 ベース厚
t		 取付穴径 製品重量
(kg)
PNUAKB75 75 100 101 32 95×72 63×40 2.3 9.5 0.41
PNUAKB100 100 150 144 32 115×80 80×45 2.6 10.5 0.82
PNUAKB130 130 200 177 35 137×93 100×56 2.6 11.0 1.40
PNUAKB150 150 250 198 38 137×93 100×56 3.2 11.0 1.60
PNUAKB200 200 350 250 42 151×102 112×63 4.5 11.5 2.20

固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
