- 中荷重用プレス製キャスターです。
- ベアリング入、樹脂ホイルゴム車輪付です。

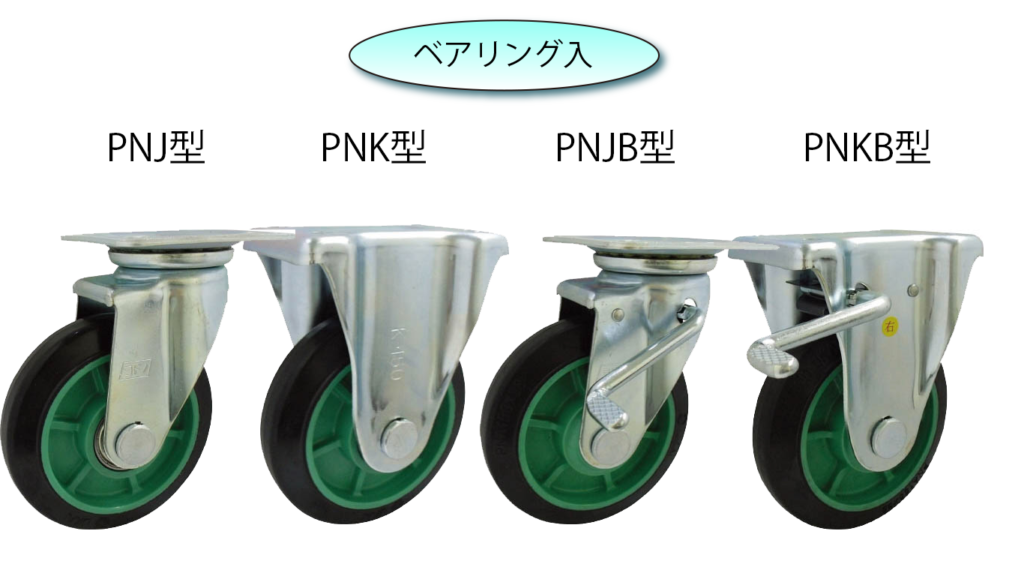

樹脂ホイルゴム車輪付自在車（ＰＮＪ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNJ75 | 75 | 70 | 101 | 32 | 82×82 | 63×63 | 2.3 | 9.5 | 22 | 0.6 |
| PNJ100 | 100 | 100 | 144 | 32 | 95X95 | 71X71 | 3.2 | 11.0 | 35 | 0.9 |
| PNJ130 | 130 | 145 | 177 | 38 | 108X108 | 80X80 | 4.0 | 11.0 | 40 | 1.8 |
| PNJ150 | 150 | 175 | 198 | 38 | 120X120 | 90X90 | 4.0 | 11.0 | 45 | 2.0 |
| PNJ200 | 200 | 220 | 250 | 42 | 140X140 | 112X112 | 4.0 | 11.5 | 58 | 3.2 |
樹脂ホイルゴム車輪付固定車（ＰＮＫ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNK75 | 75 | 70 | 101 | 32 | 91×68 | 63×40 | 2.3 | 9.5 | 0.4 |
| PNK100 | 100 | 100 | 144 | 32 | 115X80 | 80X45 | 2.6 | 10.5 | 0.7 |
| PNK130 | 130 | 145 | 177 | 38 | 137X93 | 100X56 | 2.6 | 11.0 | 1.4 |
| PNK150 | 150 | 175 | 198 | 38 | 137X93 | 100X56 | 3.2 | 11.0 | 1.6 |
| PNK200 | 200 | 220 | 250 | 42 | 151X102 | 112X63 | 4.5 | 11.5 | 2.3 |
樹脂ホイルゴム車輪付自在車ストッパー付（ＰＮＪＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNJB75 | 75 | 70 | 101 | 32 | 82×82 | 63×63 | 2.4 | 9.5 | 22 | 0.6 |
| PNJB100 | 100 | 100 | 144 | 32 | 95X95 | 71X71 | 3.3 | 11.0 | 35 | 1.1 |
| PNJB130 | 130 | 145 | 177 | 38 | 108X108 | 80X80 | 4.0 | 11.0 | 40 | 2.0 |
| PNJB150 | 150 | 175 | 198 | 38 | 120X120 | 90X90 | 4.0 | 11.0 | 45 | 2.2 |
| PNJB200 | 200 | 220 | 250 | 42 | 140X140 | 112X112 | 4.1 | 11.5 | 58 | 3.5 |
樹脂ホイルゴム車輪付固定車ストッパー付（ＰＮＫＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNKB75 | 75 | 70 | 101 | 32 | 91×68 | 63×40 | 2.3 | 9.5 | 0.5 |
| PNKB100 | 100 | 100 | 144 | 32 | 115X80 | 80X45 | 2.6 | 10.5 | 0.9 |
| PNKB130 | 130 | 145 | 177 | 38 | 137X93 | 100X56 | 2.6 | 11.0 | 1.6 |
| PNKB150 | 150 | 175 | 198 | 38 | 137X93 | 100X56 | 3.2 | 11.0 | 1.8 |
| PNKB200 | 200 | 220 | 250 | 42 | 151X102 | 112X63 | 4.5 | 11.5 | 2.5 |
