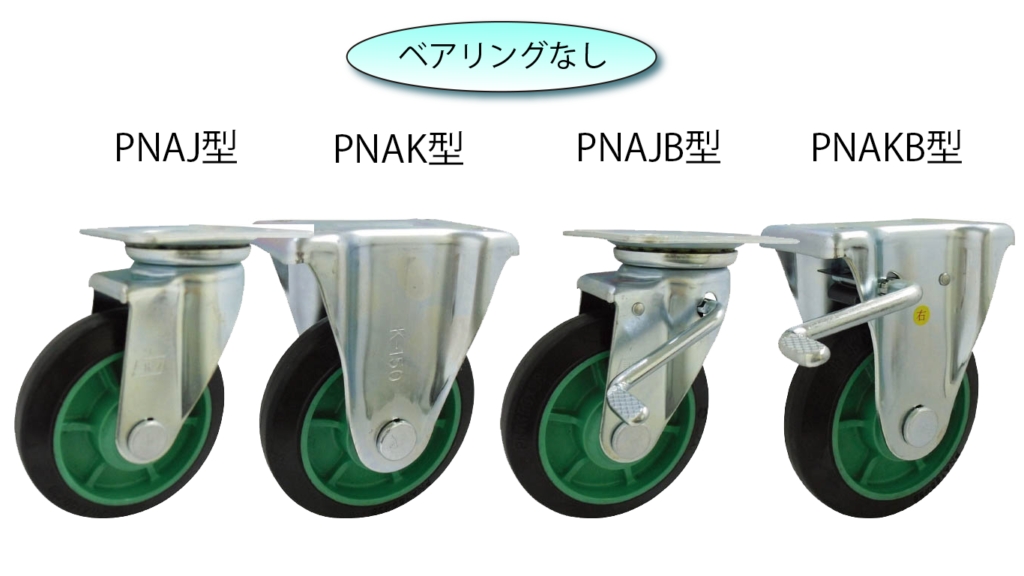

- 中荷重用プレス製キャスターです。
- ベアリングなし、樹脂ホイルゴム車輪付です。
樹脂ホイルゴム車輪付自在車(PNAJ型)
★製品画像


★寸法図


単位:mm
品名 | 車輪外形 D |
許容荷重 kg |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP’ |
ベース厚 t |
取付穴径 | 備芯 E |
単重量 kg |
PNAJ75 | 75 | 70 | 101 | 32 | 82×82 | 63×63 | 2.3 | 9.5 | 29 | 0.55 |
PNAJ100 | 100 | 100 | 144 | 32 | 95×95 | 71×71 | 3.2 | 11.0 | 35 | 0.88 |
PNAJ130 | 130 | 145 | 177 | 38 | 108×108 | 80×80 | 4.0 | 11.0 | 40 | 1.60 |
PNAJ150 | 150 | 175 | 198 | 38 | 120×120 | 90×90 | 4.0 | 11.0 | 45 | 1.90 |
PNAJ200 | 200 | 220 | 250 | 42 | 140×140 | 112×112 | 4.0 | 11.5 | 58 | 3.00 |
樹脂ホイルゴム車輪付固定車(PNAK型)
★製品画像

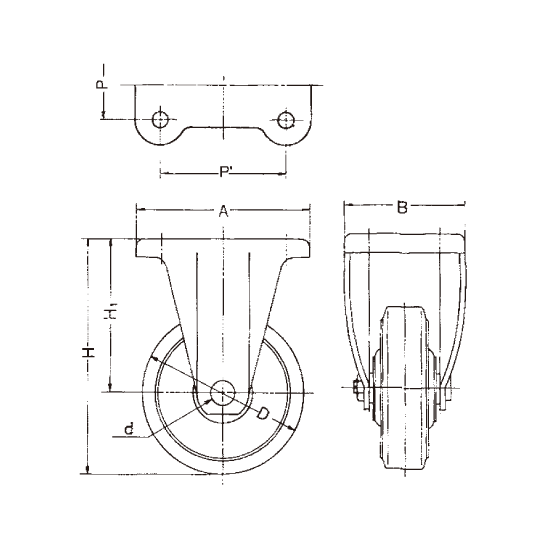

★寸法図


単位:mm
品名 | 車輪外形 D |
許容荷重 kg |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP’ |
ベース厚 t |
取付穴径 | 単重量 kg |
PNAK75 | 75 | 70 | 101 | 32 | 95×72 | 63×40 | 2.3 | 9.5 | 0.38 |
PNAK100 | 100 | 100 | 144 | 32 | 115×80 | 80×45 | 2.6 | 10.5 | 0.63 |
PNAK130 | 130 | 145 | 177 | 38 | 137×93 | 100×56 | 2.6 | 11.0 | 1.20 |
PNAK150 | 150 | 175 | 198 | 38 | 137×93 | 100×56 | 3.2 | 11.0 | 1.50 |
PNAK200 | 200 | 220 | 250 | 42 | 151×102 | 112×63 | 4.5 | 11.5 | 2.10 |
樹脂ホイルゴム車輪付自在車ストッパー付(PNAJB型)
★製品画像


★寸法図


単位:mm
品名 | 車輪外形 D |
許容荷重 kg |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP’ |
ベース厚 t |
取付穴径 | 備芯 E |
単重量 kg |
PNAJB75 | 75 | 70 | 101 | 32 | 82×82 | 63×63 | 2.4 | 9.5 | 29 | 0.60 |
PNAJB100 | 100 | 100 | 144 | 32 | 95×95 | 71×71 | 3.3 | 11.0 | 35 | 1.03 |
PNAJB130 | 130 | 145 | 177 | 38 | 108×108 | 80×80 | 4.0 | 11.0 | 40 | 1.80 |
PNAJB150 | 150 | 175 | 198 | 38 | 120×120 | 90×90 | 4.0 | 11.0 | 45 | 2.10 |
PNAJB200 | 200 | 220 | 250 | 42 | 140×140 | 112×112 | 4.1 | 11.5 | 58 | 3.30 |
樹脂ホイルゴム車輪付固定車ストッパー付(PNAKB型)
★製品画像


★寸法図


単位:mm
品名 | 車輪外形 D |
許容荷重 kg |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP’ |
ベース厚 t |
取付穴径 | 単重量 kg |
PNAKB75 | 75 | 70 | 101 | 32 | 95×72 | 63×40 | 2.3 | 9.5 | 0.43 |
PNAKB100 | 100 | 100 | 144 | 32 | 115×80 | 80×45 | 2.6 | 10.5 | 0.84 |
PNAKB130 | 130 | 145 | 177 | 38 | 137×93 | 100×56 | 2.6 | 11.0 | 1.40 |
PNAKB150 | 150 | 175 | 198 | 38 | 137×93 | 100×56 | 3.2 | 11.0 | 1.70 |
PNAKB200 | 200 | 220 | 250 | 42 | 151×102 | 112×63 | 4.5 | 11.5 | 2.40 |
