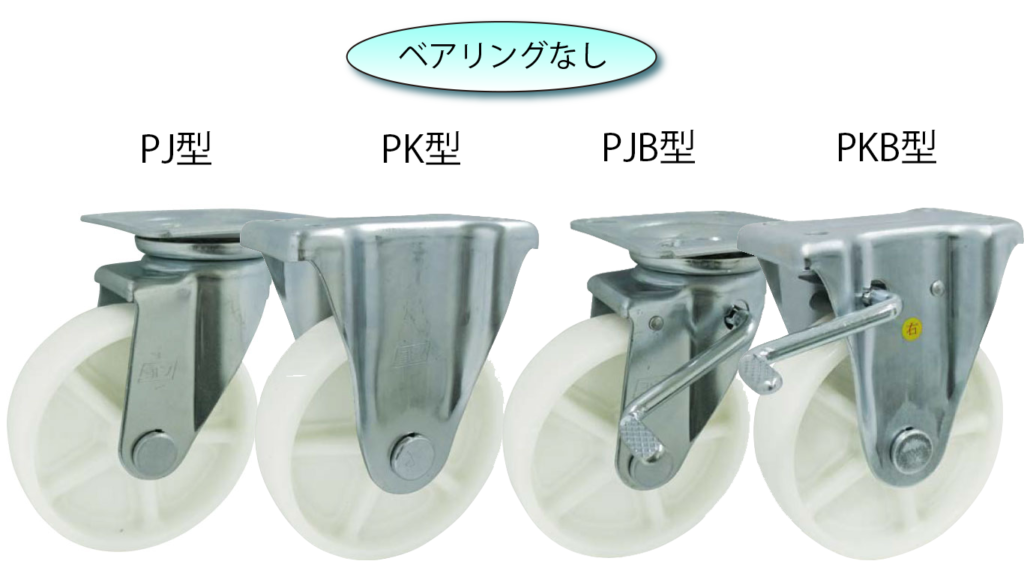

- 中荷重用プレス製キャスターです。
- ベアリングなし、ナイロン車輪付です。
- ベアリング入仕様もございます。
ナイロン車輪付自在車（ＰＪ型）
★製品画像（ＰＪ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PJ75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.3 | 9.5 | 22 | 0.5 |
| PJ100 | 100 | 150 | 144 | 35 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 0.8 |
| PJ130 | 130 | 210 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.5 |
| PJ150 | 150 | 250 | 198 | 45 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 1.8 |
| PJ200 | 200 | 340 | 250 | 45 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 2.9 |
ナイロン車輪付固定車（ＰＫ型）
★製品画像（ＰＫ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PK75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.3 |
| PK100 | 100 | 150 | 144 | 35 | 115x80 | 80x45 | 2.6 | 10.5 | 0.6 |
| PK130 | 130 | 210 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.1 |
| PK150 | 150 | 250 | 198 | 45 | 137x93 | 100x56 | 3.2 | 11.0 | 1.4 |
| PK200 | 200 | 340 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.0 |
ナイロン車輪付自在車ストッパー付（ＰＪＢ型）
★製品画像（ＰＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 kg |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PJB75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.4 | 9.5 | 22 | 0.6 |
| PJB100 | 100 | 150 | 144 | 35 | 95x95 | 71x71 | 3.3 | 11.0 | 35 | 1.0 |
| PJB130 | 130 | 210 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.7 |
| PJB150 | 150 | 250 | 198 | 45 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.0 |
| PJB200 | 200 | 340 | 250 | 45 | 140x140 | 112x112 | 4.1 | 11.5 | 58 | 3.2 |
※１００～２００φは左ストッパー付もございます。
ナイロン車輪付固定車ストッパー付（ＰＫＢ型）
★製品画像（ＰＫＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 kg |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PKB75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.4 |
| PKB100 | 100 | 150 | 144 | 35 | 115x80 | 80x45 | 2.6 | 10.5 | 0.8 |
| PKB130 | 130 | 210 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.3 |
| PKB150 | 150 | 250 | 198 | 45 | 137x93 | 100x56 | 3.2 | 11.0 | 1.6 |
| PKB200 | 200 | 340 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.2 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
