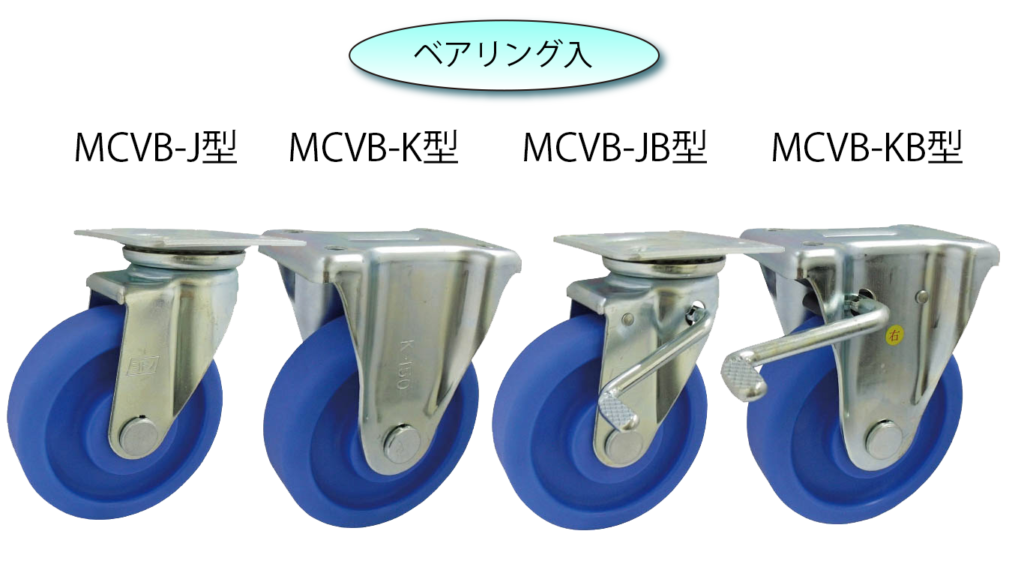

- 中荷重用プレス製キャスターです。
- ベアリング入、ＭＣナイロン車輪付です。
ＭＣナイロン車輪付自在車（ＭＣＶＢーＪ型）
★製品画像（ＭＣＶＢーＪ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCVB-J75 | 75 | 120 | 101 | 32 | 82x82 | 63x63 | 2.3 | 9.5 | 22 | 0.6 |
| MCVB-J100 | 100 | 180 | 144 | 34 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 1.0 |
| MCVB-J130 | 130 | 250 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 2.0 |
| MCVB-J150 | 150 | 300 | 198 | 44 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.2 |
| MCVB-J180 | 180 | 420 | 240 | 45 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.4 |
| MCVB-J200 | 200 | 420 | 250 | 45 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.6 |
| MCVB-J250 | 250 | 550 | 305 | 54 | 160x160 | 125x125 | 4.0 | 14.0 | 71 | 6.2 |
| MCVB-J300 | 300 | 600 | 374 | 60 | 175x175 | 140x140 | 4.5 | 14.0 | 71 | 8.7 |
ＭＣナイロン車輪付固定車（ＭＣＶＢーＫ型）
★製品画像（ＭＣＶＢＫ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCVB-K75 | 75 | 120 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.4 |
| MCVB-K100 | 100 | 180 | 144 | 34 | 115x80 | 80x45 | 2.6 | 10.5 | 0.8 |
| MCVB-K130 | 130 | 250 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.6 |
| MCVB-K150 | 150 | 300 | 198 | 44 | 137x93 | 100x56 | 3.2 | 11.0 | 1.8 |
| MCVB-K180 | 180 | 420 | 240 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.5 |
| MCVB-K200 | 200 | 420 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.7 |
| MCVB-K250 | 250 | 550 | 305 | 54 | 200x140 | 140x80 | 4.5 | 14.0 | 5.3 |
| MCVB-K300 | 300 | 600 | 374 | 60 | 220x150 | 160x90 | 4.5 | 14.0 | 8.3 |
ＭＣナイロン車輪付自在車ストッパー付（ＭＣＶＢーＪＢ型）
★製品画像（ＭＣＶＢーＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCVB-JB75 | 75 | 120 | 101 | 32 | 82x82 | 63x63 | 2.4 | 9.5 | 22 | 0.7 |
| MCVB-JB100 | 100 | 180 | 144 | 34 | 95x95 | 71x71 | 3.3 | 11.0 | 35 | 1.2 |
| MCVB-JB130 | 130 | 250 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 2.2 |
| MCVB-JB150 | 150 | 300 | 198 | 44 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.4 |
| MCVB-JB200 | 200 | 420 | 250 | 45 | 140x140 | 112x112 | 4.1 | 11.5 | 58 | 3.9 |
| MCVB-JB250 | 250 | 550 | 305 | 54 | 160x160 | 125x125 | 4.1 | 14.0 | 71 | 6.6 |
※１００～２００φは左ストッパー仕様もございます。
ＭＣナイロン車輪付固定車ストッパー付（ＭＣＶＢーＫＢ型）
★製品画像（ＭＣＶＢーＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCVB-KB75 | 75 | 120 | 101 | 32 | 91x68 | 63x40 | 2.3 | 9.5 | 0.5 |
| MCVB-KB100 | 100 | 180 | 144 | 34 | 115x80 | 80x45 | 2.6 | 10.5 | 1.0 |
| MCVB-KB130 | 130 | 250 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.8 |
| MCVB-KB150 | 150 | 300 | 198 | 44 | 137x93 | 100x56 | 3.2 | 11.0 | 2.0 |
| MCVB-KB200 | 200 | 420 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.9 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
