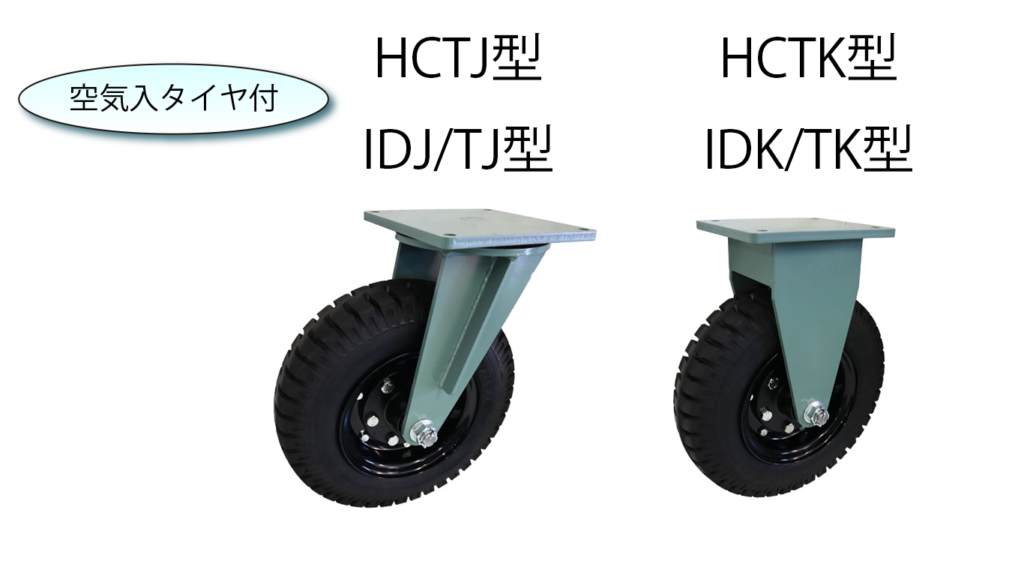

- 重荷重用の空気入タイヤ付のキャスターです。
- クッション性バツグンで悪路に最適です。
重荷重用空気入タイヤ付プレス製自在車（ＩＤ－ＷＪ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| ID-WJ3.50×5 | 290 | 265 | 369 | 92 | 175×175 | 140×140 | 4.5 | 14 | 71 |
重荷重用空気入タイヤ付プレス製固定車（ＩＤ－ＷＫ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| ID-WK3.50×5 | 290 | 265 | 369 | 92 | 220×150 | 160×90 | 4.5 | 14 |
空気入タイヤ付鉄板製自在車（ＩＤ－ＴＪ型、ＩＤ－ＴＪ型）
★製品画像
★寸法図
ＨＣ－ＴＪ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| HC-TJ3.50×5 | 286 | 170 | 367 | 90 | 175×175 | 140×140 | 12 | 14 | 71 |
| HC-TJ4.00×8 | 408 | 330 | 485 | 110 | 240×240 | 210×210 | 12 | 14 | 95 |
ＩＤ－ＴＪ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| ID-TJ3.50×5 | 290 | 265 | 369 | 92 | 175×175 | 140×140 | 12 | 14 | 71 |
| ID-TJ4.00×8 | 413 | 645 | 487 | 111 | 240×240 | 210×210 | 12 | 14 | 95 |
| ID-TJ5.00×8 | 472 | 950 | 552 | 139 | 209×209 | 150×150~ 165×165 |
9 | 18 | 120 |
| ID-TJ5.00×9 | 493 | 1000 | 572.5 | 133 | 209×209 | 150×150~ 165×165 |
9 | 18 | 120 |
空気入タイヤ付鉄板製固定車（ＩＤ－ＴＫ型、ＩＤ－ＴＫ型）
★製品画像
★寸法図
ＨＣ－ＴＫ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| HC-TK3.50×5 | 286 | 170 | 367 | 90 | 220×170 | 150×90 | 9 | 14 |
| HC-TK4.00×8 | 408 | 330 | 485 | 110 | 240×200 | 190×154 | 12 | 14 |
ＩＤ－ＴＫ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| ID-TK3.50×5 | 290 | 265 | 369 | 92 | 220×170 | 150×90 | 12 | 14 |
| ID-TK4.00×8 | 413 | 645 | 487 | 111 | 240×200 | 190×154 | 12 | 14 |
| ID-TK5.00×8 | 472 | 950 | 552 | 139 | 320×200 | 270×140 | 9 | 18 |
| ID-TK5.00×9 | 493 | 1000 | 572.5 | 133 | 330×200 | 280×140 | 9 | 18 |
