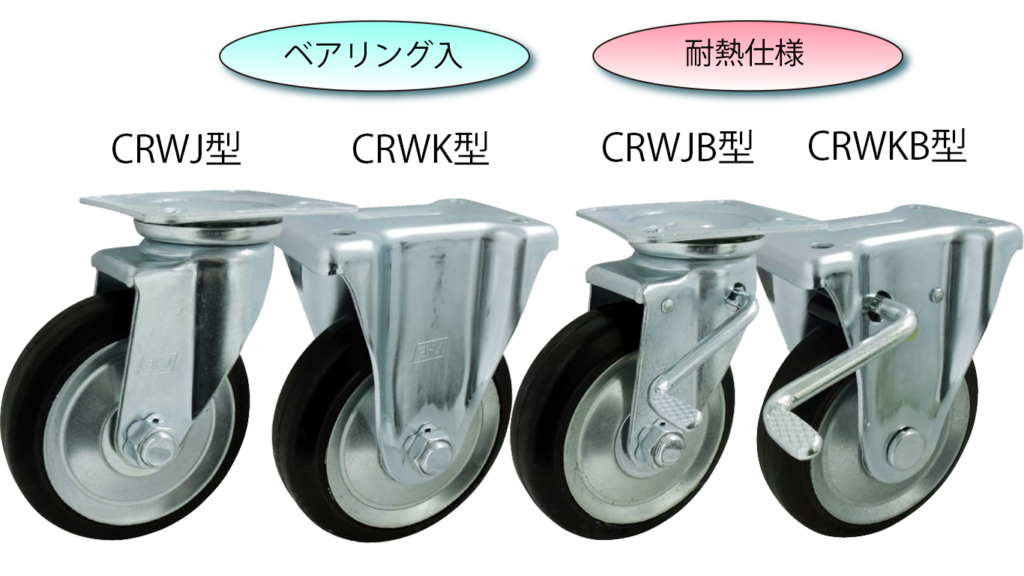

中荷重用耐熱ゴム車輪付プレス製キャスター

    • 中荷重用プレス製キャスターです。
    • ベアリング入、耐熱ゴム車輪付です。
    • 耐熱温度は１００℃です。

耐熱ゴム車輪付自在車（ＣＲＷＪ型）

★製品画像（ＣＲＷＪ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CRWJ75 75 80 101 32 82×82 63×63 2.3 9.5 29 0.64
CRWJ100 100 130 144 35 95×95 71×71 3.2 11.0 35 1.05
CRWJ130 130 180 177 42 108×108 80×80 4.0 11.0 40 2.02
CRWJ150 150 200 198 45 120×120 90×90 4.0 11.0 45 2.40
CRWJ180 180 225 240 45 140×140 112×112 4.0 11.5 58 3.64
CRWJ200 200 250 250 45 140×140 112×112 4.0 11.5 58 3.94
CRWJ250 250 330 305 50 160×160 125×125 4.0 14.0 71 6.26

耐熱ゴム車輪付固定車（ＣＲＷＫ型）

★製品画像（ＣＲＷＫ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CRWK75 75 80 101 32 95×72 63×40 2.3 9.5 0.47
CRWK100 100 130 144 35 115×80 80×45 2.6 10.5 0.80
CRWK130 130 180 177 42 137×93 100×56 2.6 11.0 1.62
CRWK150 150 200 198 45 137×93 100×56 3.2 11.0 2.00
CRWK180 180 225 240 45 151×102 112×63 4.5 11.5 2.74
CRWK200 200 250 250 45 151×102 112×63 4.5 11.5 3.04
CRWK250 250 330 305 50 200×140 140×80 4.5 14.0 5.36

耐熱ゴム車輪付自在車ストッパー付（ＣＲＷＪＢ型）

★製品画像（ＣＲＷＪＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CRWJB75 75 80 101 32 82×82 63×63 2.4 9.5 29 0.69
CRWJB100 100 130 144 35 95×95 71×71 3.3 11.0 35 1.20
CRWJB130 130 180 177 42 108×108 80×80 4.0 11.0 40 2.19
CRWJB150 150 200 198 45 120×120 90×90 4.0 11.0 45 2.60
CRWJB200 200 250 250 45 140×140 112×112 4.1 11.5 58 4.24
CRWJB250 250 330 305 50 160×160 125×125 4.1 14.0 71 6.66
※１００～２００φは左ストッパー仕様もございます。

耐熱ゴム車輪付固定車ストッパー付（ＣＲＷＫＢ型）

★製品画像（ＣＲＷＫＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CRWKB75 75 80 101 32 95×72 63×40 2.3 9.5 0.52
CRWKB100 100 130 144 35 115×80 80×45 2.6 10.5 1.01
CRWKB130 130 180 177 42 137×93 100×56 2.6 11.0 1.82
CRWKB150 150 200 198 45 137×93 100×56 3.2 11.0 2.20
CRWKB200 200 250 250 45 151×102 112×63 4.5 11.5 3.26

固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
