商品画像

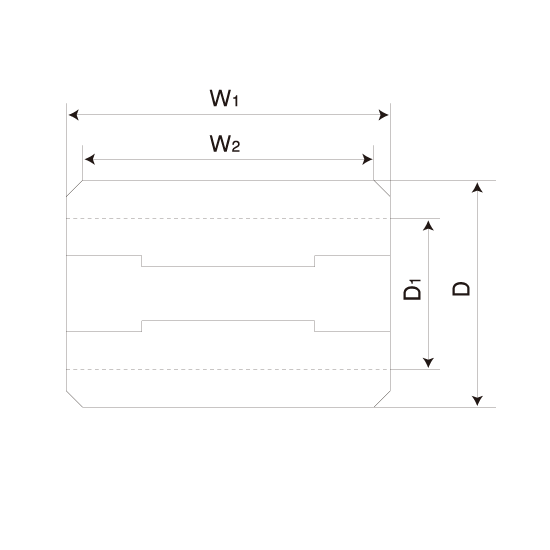

寸法図
リフター用車輪ウレタンローラー（ＵＢ型）
ラジアルローラーベアリング入ローラー製作例
単位:mm
| 商品名 | 車輪外径 D |
車輪幅 W |
ベアリング | 仕上がり軸径 d |
４輪受コロの耐荷重 (kg) |
１輪あたりの耐荷重 (kg) |
| UB65x75 | 65 | 75 | 6904ZZ | φ20 | 2000 | 350 |
| UB76x90 | 76 | 90 | 6905ZZ | φ25 | 3000 | 500 |
| UB82x70 | 82 | 70 | 6204ZZ | φ20 | 2000 | 500 |
| UB85x95 | 85 | 95 | 6205ZZ | φ25 | 5000 | 700 |
| UB100x110 | 100 | 110 | 6205ZZ | φ25 | 5000 | 700 |
| UB120x140 | 120 | 140 | 6305ZZ | φ25 | 8000 | 850 |
ニードルベアリング入ローラー(IR付)製作例
単位:mm
| 商品名 | 車輪外径 D |
車輪幅 W |
ベアリング | 仕上がり軸径 d |
４輪受コロの耐荷重 (kg) |
１輪あたりの耐荷重 (kg) |
| UB46x55 IR | 46 | 55 | HMK1815 | φ15 | 2000 | 350 |
| UB60x65 IR | 60 | 65 | HMK2015 | φ17 | 3000 | 500 |
ニードルベアリング入ローラー製作例
単位:mm
| 商品名 | 車輪外径 D |
車輪幅 W |
ベアリング | 仕上がり軸径 d |
４輪受コロの耐荷重 (kg) |
１輪あたりの耐荷重 (kg) |
| UB46x55 | 46 | 55 | HMK2020 | φ20 | 2000 | 350 |
| UB60x65 | 60 | 65 | HMK2015 | φ20 | 3000 | 500 |
| UB70x73 | 70 | 73 | HMK3025 | φ30 | 2000 | 450 |
| UB80x90 | 80 | 90 | HMK4030 | φ40 | 3000 | 600 |
４輪受けコロの場合は路面状況がよく低速かつ直進のみの走行としての数値です。
別作ウレタンローラー製作について
別作ローラー作成時は外径(D)x幅(W)及び芯金外径(D1)をご指示願います。
また利用されるベアリング型式も併せてご指示願います。
※ニードルベアリングを用い、IRカラーが必要な場合などは事前にご連絡願います。簡易金型による製造もできますので、小ロットから対応可能です。
また利用されるベアリング型式も併せてご指示願います。
※ニードルベアリングを用い、IRカラーが必要な場合などは事前にご連絡願います。簡易金型による製造もできますので、小ロットから対応可能です。
