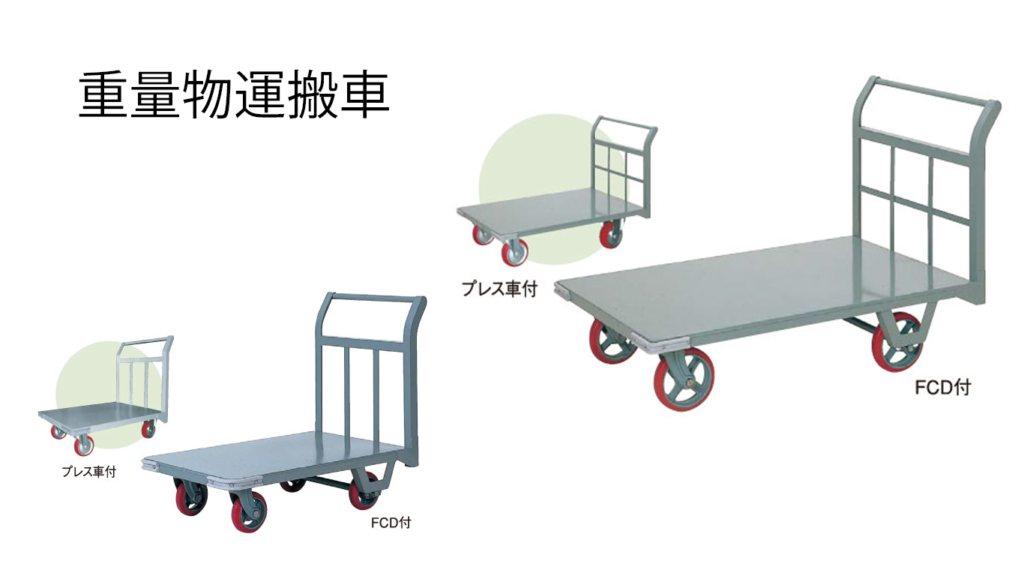

重量物運搬車シリーズ

No.20 片袖運搬車

画像(製品写真)

商品スペック

型番 No.20-AR
(空気入タイヤ付)
No.20-AL
(ノーパンクタイヤ付)
最大積載量 300kg 300kg
車体寸法 900x600mm 900x600mm
床面高さ 300mm 301mm
押し手高さ 900mm 900mm
使用車輪 空気入タイヤ218φ ノーパンクタイヤ220φ
自重 35kg 38kg

別作対応可能です。

No.21 片袖運搬車 900x600

画像(製品写真)

商品スペック

型番 No.21(FCD) No.21(プレス)
最大積載量 500kg 500kg
車体寸法 900x600mm 900x600mm
床面高さ 236mm 239mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
150φ
プレスジェンゴム
150φ
自重 35kg 30kg

別作対応可能です。

No.21S 片袖運搬車 650x450

画像(製品写真)

商品スペック

型番 No.21S(FCD) No.21S(プレス)
最大積載量 300kg 300kg
車体寸法 650x450mm 650x450mm
床面高さ 186mm 185mm
押し手高さ 780mm 780mm
使用車輪 FCDジェンゴム
100φ
プレスジェンゴム
100φ
自重 22kg 20kg

別作対応可能です。

No.22 片袖袖鉄板張運搬車 900x600

画像(製品写真)

商品スペック

型番 No.22(FCD) No.22(プレス)
最大積載量 500kg 500kg
車体寸法 900x600mm 900x600mm
床面高さ 236mm 239mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
150φ
プレスジェンゴム
150φ
自重 36kg 31kg

別作対応可能です。

No.23 片袖木張運搬車 900x600

画像(製品写真)

商品スペック

型番 No.23(FCD) No.23(プレス)
最大積載量 500kg 500kg
車体寸法 900x600mm 900x600mm
床面高さ 251mm 254mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
150φ
プレスジェンゴム
150φ
自重 31kg 26kg

別作対応可能です。

No.30 両袖運搬車 900x600

画像(製品写真)

商品スペック

型番 No.30(FCD) No.30(プレス)
最大積載量 500kg 500kg
車体寸法 900x600mm 900x600mm
床面高さ 236mm 239mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
150φ
プレスジェンゴム
150φ
自重 40kg 35kg

別作対応可能です。

No.25 片袖運搬車 1200x750

画像(製品写真)

商品スペック

型番 No.25(FCD) No.25(プレス)
最大積載量 700kg 700kg
車体寸法 1200x750mm 1200x750mm
床面高さ 282mm 292mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
200φ
プレスジェンゴム
200φ
自重 57kg 50kg

別作対応可能です。

No.26 両袖運搬車 1200x750

画像(製品写真)

商品スペック

型番 No.26(FCD) No.26(プレス)
最大積載量 700kg 700kg
車体寸法 1200x750mm 1200x750mm
床面高さ 282mm 292mm
押し手高さ 900mm 900mm
使用車輪 FCDジェンゴム
200φ
プレスジェンゴム
200φ
自重 65kg 58kg

別作対応可能です。



オプション使用例

フロアロック付
(台車を浮かせて停止させます。)
足踏みブレーキ付
(固定車をロックし停止させます。)

ヨドノ製重量物運搬車は、ご利用していただく方のために作られた運搬車です。

だから…

  1. すべて赤ゴム(ポリブタジェンゴム)を使用していますので、始動抵抗が軽いのが特徴です。
  2. 台寸も自由自在、搬送物に合わせてご指定下さい。
  3. 搬送物の荷重に合わせて、鋼材・部品も弊社にて選択します。
  4. 床面も低くおさえたい・・・でも軽く押したい。
  5. 重量運搬物、台寸の長い運搬車はハンドル側自在車取付によりスムーズに・・・。

このような時は、Inch up
完成車仕様により
自在車は130φで完成車は180φ
自在車は150φで完成車は200φ
というように固定車を大きくすることにより軽く運搬できます。

(別作例)

荷台寸法変更、キャスター変更、荷台加工、積載重量変更等が可能です。

他にもこちらのような別作例があります。

2段式台車、アングル台車、ボード台車、平台車等も製作可能です。
