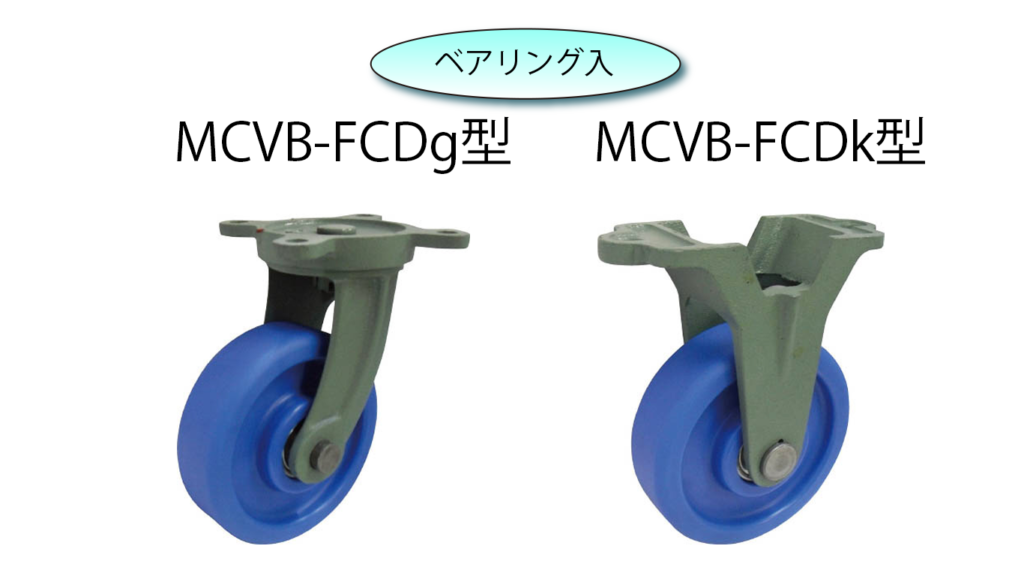

- ＦＣＤ金具の中荷重用ＭＣナイロン車輪付きキャスターです。
- ベアリング入タイプです。
ＭＣナイロン車輪付自在車（ＭＣＶＢ－ＦＣＤｇ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCVB-FCDg75 | 75 | 160 | 122 | 32 | 85×85 | 62×62 | 6.5 | 10 | 25 | 0.8 |
| MCVB-FCDg100 | 100 | 210 | 145 | 34 | 107×107 | 80×80 | 7.5 | 11 | 30 | 1.3 |
| MCVB-FCDg130 | 130 | 360 | 178 | 42 | 122×122 | 95×95 | 7.5 | 13 | 40 | 2.4 |
| MCVB-FCDg150 | 150 | 400 | 210 | 45 | 126×126 | 100×100 | 8.5 | 13 | 45 | 2.9 |
| MCVB-FCDg180 | 180 | 480 | 230 | 45 | 137×137 | 102×102 | 9.0 | 13 | 45 | 3.7 |
| MCVB-FCDg200 | 200 | 500 | 255 | 45 | 145×145 | 112×112 | 9.0 | 13 | 50 | 4.3 |
| MCVB-FCDg250 | 250 | 680 | 315 | 54 | 177×177 | 140×140 | 11.0 | 15 | 65 | 6.5 |
| MCVB-FCDg300 | 300 | 750 | 360 | 60 | 187×187 | 150×150 | 12.5 | 15 | 105 | 9.6 |
ＭＣナイロン車輪付固定車（ＭＣＶＢ－ＦＣＤｋ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCVB-FCDk75 | 75 | 160 | 122 | 32 | 122×55 | 103 | 7.5 | 10 | 0.7 |
| MCVB-FCDk100 | 100 | 210 | 145 | 34 | 130×65 | 102 | 12.0 | 11 | 1.0 |
| MCVB-FCDk130 | 130 | 360 | 178 | 42 | 155×75 | 128 | 12.0 | 13 | 1.7 |
| MCVB-FCDk150 | 150 | 400 | 210 | 44 | 183×75 | 150 | 12.0 | 13 | 2.2 |
| MCVB-FCDk180 | 180 | 480 | 230 | 45 | 205×82 | 162 | 12.0 | 14 | 3.0 |
| MCVB-FCDk200 | 200 | 500 | 255 | 45 | 208×85 | 165 | 13.0 | 14 | 3.3 |
| MCVB-FCDk250 | 250 | 680 | 315 | 54 | 208×93 | 168 | 13.5 | 15 | 4.7 |
| MCVB-FCDk300 | 300 | 750 | 360 | 60 | 210×95 | 175 | 13.5 | 15 | 6.1 |
