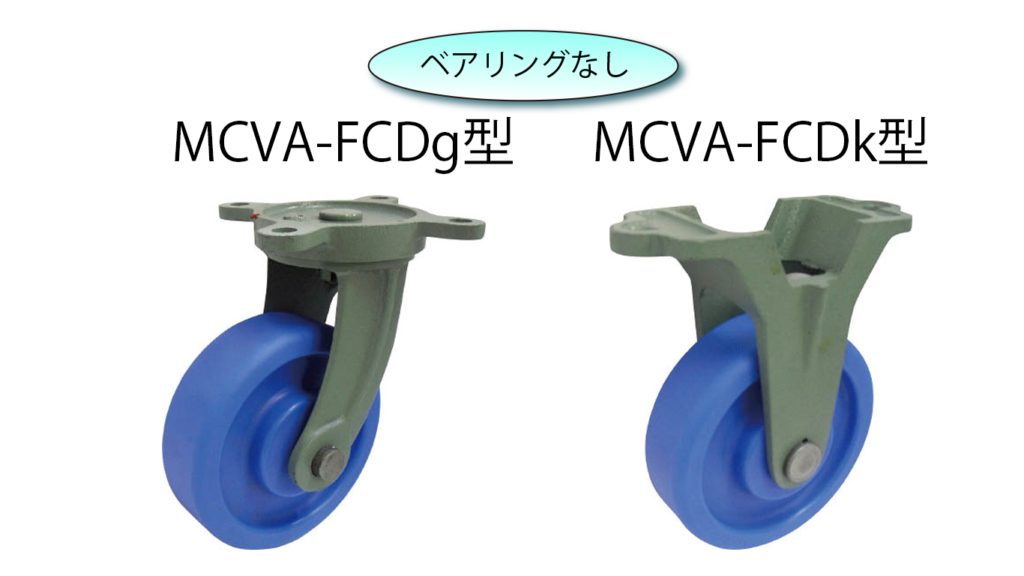

中荷重用キャスターＭＣナイロン車輪付

  • ＦＣＤ金具の中荷重用ＭＣナイロン車輪付きキャスターです。
  • ベアリングなしタイプです。

ＭＣナイロン車輪付自在車（ＭＣＶＡ－ＦＣＤｇ型）

★製品画像
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
MCVA-FCDg75 75 160 122 32 85×85 62×62 6.5 10 25 0.8
MCVA-FCDg100 100 210 145 34 107×107 80×80 7.5 11 30 1.2
MCVA-FCDg130 130 360 178 42 122×122 95×95 7.5 13 40 2.4
MCVA-FCDg150 150 400 210 45 126×126 100×100 8.5 13 45 2.8
MCVA-FCDg180 180 480 230 45 137×137 102×102 9.0 13 45 3.5
MCVA-FCDg200 200 500 255 45 145×145 112×112 9.0 13 50 4.3
MCVA-FCDg250 250 680 315 54 177×177 140×140 11.0 15 65 7.3
MCVA-FCDg300 300 750 360 60 187×187 150×150 12.5 15 105 10.7

ＭＣナイロン車輪付固定車（ＭＣＶＡ－ＦＣＤｋ型）

★製品画像
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
MCVA-FCDk75 75 160 122 32 122×55 103 7.5 10 0.7
MCVA-FCDk100 100 210 145 34 130×65 102 12.0 11 0.9
MCVA-FCDk130 130 360 178 42 155×75 128 12.0 13 1.7
MCVA-FCDk150 150 400 210 44 183×75 150 12.0 13 2.1
MCVA-FCDk180 180 480 230 45 205×82 162 12.0 14 2.8
MCVA-FCDk200 200 500 255 45 208×85 165 13.0 14 3.3
MCVA-FCDk250 250 680 315 54 208×93 168 13.5 15 5.5
MCVA-FCDk300 300 750 360 60 210×95 175 13.5 15 7.2
