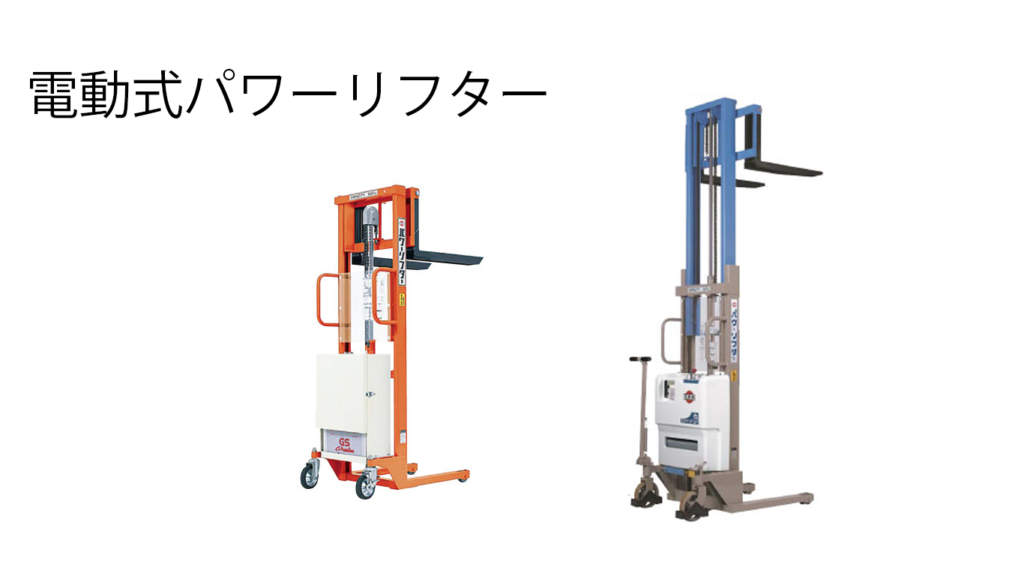

パワーリフター バッテリー式

  • 昇降レバー操作で上下動はワンタッチ。
  • リフトの上昇スピードを自由にコントロールするソフトアップ機構付。
  • 全機種キャスターカバーを標準装備。
  • 安全性重視の自動積荷チェックバルブ装置内蔵。
  • 大型透明ガードパネルを採用し、より安全性を確保。
  • 環境に配慮した無鉛塗装。
  • ユニット部に一体型樹脂カバーを採用。
  • 上昇時の安全性を確保するキースイッチ付。
  • LEDインディケータにより、バッテリーの残量を一目で確認可能。
  • 充電器搭載でいつでも充電OK(100V電源・コードリール付)。

バッテリー式パワーリフター スタンダードタイプ

★製品画像
★寸法図
単位:mm
型式 最大
積載荷重
(kg)
最低位
A1
最高位
A2
フォーク 脚幅 全長
F
全幅
G
全高
H
ステアリングホイル
φx幅
ロードホイル
φx幅
バッテリー 上昇時間(秒) 車体重量
(kg)
長さB ロードセンターC スライド外幅D 外幅E1 内幅E2
PL-D250-15L 250 80(95) 1500 800 400 165~530 508 392 1325 605 1900 ステレオ
150×45
ウレタン
80×38
DC12V
88AH/5HR
6~8 152
PL-D350-15 350 80
(95)
1500 650 350 165~530 508 392 1175 605 1900 ステレオ
150×45
ウレタン
80×38
DC12V
88AH/5HR
6~13 150
PL-D400-15L 400 80(95) 1500 800 400 270~575 550 350 1380 655 1950 ステレオ
150×45
ウレタン
80×73
DC12V
88AH/5HR
9~11 202
PL-D500-15 500 80(95) 1500 650 350 270~575 550 350 1230 655 1950 ステレオ
150×45
ウレタン
80×73
DC12V
88AH/5HR
8~15 195
PL-D500-15L 500 80(95) 1500 800 400 270~575 550 350 1395 655 1950 ステレオ
150×45
ウレタン
80×73
DC12V
88AH/5HR
10~12 215
PL-D650-15 650 80(95) 1500 800 400 270~575 550 350 1395 655 1950 ステレオ
150×45
ウレタン
80×73
DC12V
88AH/5HR
7~16 215
PL-D800-15 800 80(97) 1500 800 400 270~725 700 500 1510 855 1950 ウレタン
200×42
ウレタン
80×73
DC12V
96AH/5HR
15~19 322
PL-D800-15L 800 80(97) 1500 1000 500 270~725 700 500 1710 855 1950 ウレタン
200×42
ウレタン
80×73
DC12V
96AH/5HR
15~19 332
PL-D1000-15 1000 80(97) 1500 800 400 270~725 700 500 1510 855 1950 ウレタン
200×42
ウレタン
80×73
DC12V
96AH/5HR
15~21 325
PL-D1000-15L 1000 80(97) 1500 1000 500 270~725 700 500 1710 855 1950 ウレタン
200×42
ウレタン
80×73
DC12V
96AH/5HR
15~21 335

最低位の()内の数値はフォークを脚部にかぶせた場合です。
充電器は搭載型自動充電方式(AC100V)

 スタンダードWタイプ仕様

単位:mm
型式 最大
積載荷重
(kg)
最低位
A1
最高位
A2
フォーク 脚幅 全長
F
全幅
G
全高
H
ステアリングホイル
φx幅
ロードホイル
φx幅
バッテリー 上昇時間(秒) 車体重量
(kg)
長さB ロードセンターC スライド外幅D 外幅E1 内幅E2
PLW-D350-25 350 80
(95)
2500 650 350 165~640 619 503 1180 665 1745 ステレオ
150×45
ウレタン
80×38
DC12V
88AH/5HR
11~14 195
PLW-D500-25 500 80(95) 2500 650 350 270~775 750 550 1345 830 1785 ウレタン200×42 ウレタン
80×73
DC12V
96AH/5HR
12~16 280
PLW-D650-25 650 80(95) 2500 800 400 270~775 750 550 1515 830 1785 ウレタン200×42 ウレタン
80×73
DC12V
96AH/5HR
14~20 315

最低位の()内の数値はフォークを脚部にかぶせた場合です。
充電器は搭載型自動充電方式(AC100V)

バッテリー式パワーリフター エコノミータイプ

★製品画像
★寸法図
単位:mm
型式 最大
積載荷重
(kg)
最低位
A1
最高位
A2
フォーク 脚幅 全長
F
全幅
G
全高
H
ステアリングホイル
φx幅
ロードホイル
φx幅
バッテリー 上昇時間(秒) 車体重量
(kg)
長さB ロードセンターC スライド外幅D 外幅E1 内幅E2
PL-D200-12S 200 75(90) 1200 550 300 135~470 470 356 950 530 1550 ゴム
125×38
ウレタン
75×32
DC12V
28AH/5HR
6~8 96
PL-D350-12S 350 80(95) 1200 650 350 165~530 510 396 1170 575 1600 ゴム150×40 ウレタン
75×32
DC12V
28AH/5HR
6~10 100
PL-D350-15S 350 80(95) 1500 650 350 165~530 510 396 1170 575 1900 ゴム150×40 ウレタン
75×32
DC12V
88AH/5HR
7~13 138
PL-D500-12S 500 80(95) 1200 650 350 215~575 550 400 1180 625 1600 ゴム150×40 ウレタン80×38
DC12V
40AH/5HR
8~12 137
PL-D500-15S 500 80(95) 1500 650 350 215~575 550 400 1180 625 1900 ゴム150×40 ウレタン80×38 DC12V
88AH/5HR
10~14 157
PL-D650-15S 650 80(95) 1500 800 400 265~575 550 350 1335 625 1925 ゴム150×40 ウレタン80×73 DC12V
88AH/5HR
9~15 178
PLW-D250-21S 250 80(95) 2150 650 350 165~530 510 396 1185 575 1615 ウレタン
150×35
ウレタン
75×32
DC12V
88AH/5HR
13~17 153
PLW-D400-21S 400 80(95) 2150 650 350 215~575 550 400 1195 625 1615 ウレタン
150×35
ウレタン
80×38
DC12V
88AH/5HR
14~20 178

最低位の()内の数値はフォークを脚部にかぶせた場合です。
充電器は搭載型自動充電方式(AC100V)
エコノミータイプ(350~650)の改造対応はできません。
