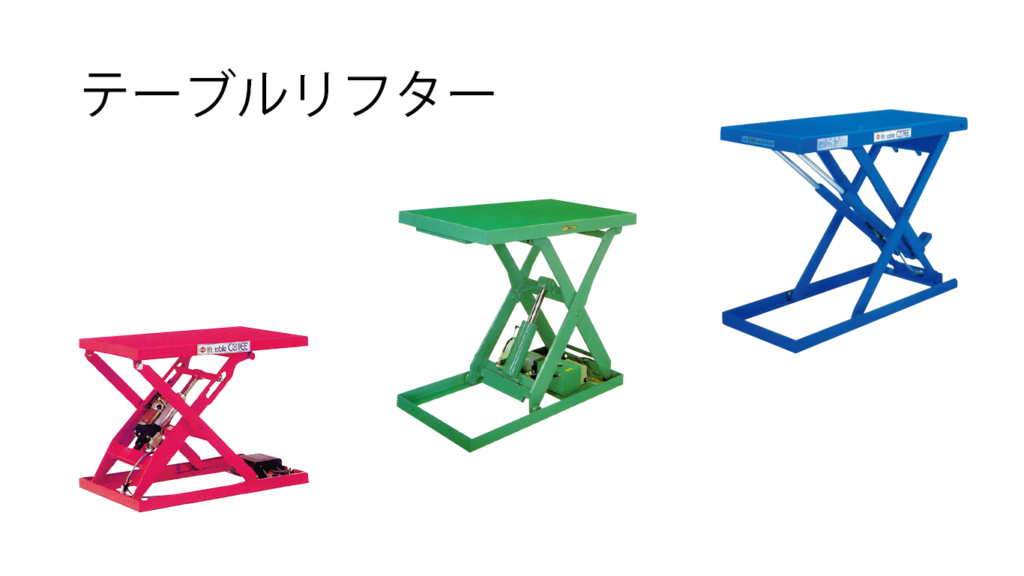

テーブルリフター

企業の合理化・工場のFA化に欠かせないテーブルリフター。積載は30,000kgまで可能。
フットスイッチ方式を標準とし、変更もできます。
しかも、運転音が少なく、工場の環境を損ないません。
新アーム方式採用の、省エネタイプです。

テーブルリフター

★製品画像

1t用

単位:mm
形式 能力(kg) 最低位 最高位 テーブル寸法

幅x長さ

ストローク 上昇タイム(秒)

60/50Hz

台盤寸法 製品重量(kg)
K-1004 1000 155 555 590×910 400 11/9 570×900 150
K-1004L 1000 155 555 1000×910 400 22/19 800×900 195
K-1006 1000 155 755 600×1050 600 14/12 600×1050 165
K-1006L 1000 155 755 1000X1500 600 28/24 800X1050 205
K-1008 1000 155 1000 700×1200 845 22/18 600X1200 200
K-1008L 1000 155 1000 1000×1360 845 44/38 800×1200 255
K-1010 1000 200 1200 600×1500 1000 24/20 600×1500 230
K-1010L 1000 200 1200 1000×1500 1000 48/40 800X1500 290
K-1012 1000 205 1455 1000×2000 1250 33/28 650×1800 335

動力源:AC200V

2t、3t用

単位:mm
形式 能力(kg) 最低位 最高位 テーブル寸法

幅x長さ

ストローク 上昇タイム(秒)

60/50Hz

台盤寸法 製品重量(kg)
K-2008 2000 180 1000 700×1200 820 44/36 600×1200 250
K-2009 2000 205 1120 700×1620 915 56/47 600×1450 355
K-2012 2000 215 1465 1000X2000 1250 44/38 800×1800 525
K-3009 3000 220 1135 700×1620 915 88/73 680×1500 445
K-3012 3000 270 1520 1000×2000 1250 70/58 800×1920 705

動力源:AC200V

LT-S用

単位:mm
形式 能力(kg) 最低位 最高位 テーブル寸法

幅x長さ

上昇タイム(秒) 操作 製品重量(kg)
LT-S10-0407 100 80 580 400×720 12 フットスイッチ 34
LT-S10-0509(B) 100 80 580 520×850 12 フットスイッチ 40(50)
LT-2S10-0407 100 200 1050 400×650 25 フットスイッチ 41
LT-2S10-0509(B) 100 200 1050 520×850 25 フットスイッチ 48(63)
LT-S25-0407 250 150 650 400×720 25 フットスイッチ 45
LT-S25-0509(B) 250 150 650 520×850 25 フットスイッチ 50(60)

動力源:AC100V
動力源:AC200Vもあります。

オーダー製作は、ミリ単位テーブル、特殊テーブル100kg~30,000kgまで製作します。

発注方法

  1. 必要な仕様による御発注
    ・テーブル寸法
    ・ストローク
    ・積載重量
  2. オプション
    ・お問い合わせください
  3. その他指定仕様
    ・指定色
    ・指定電圧
    ・指定速度
    ・指定部品
  4. 特殊リフター
    ・コイルカー
    ・低床リフター
    ・ブリッジリフター
    ・チェンコンベア付リフター
    ・クレードルリフター
