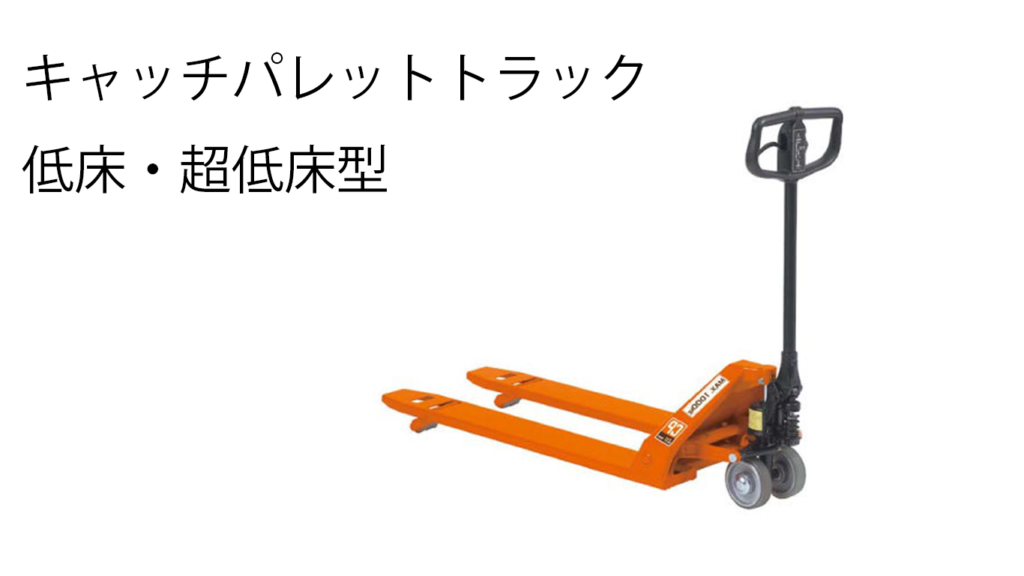

キャッチパレットトラック　低床型・超低床型

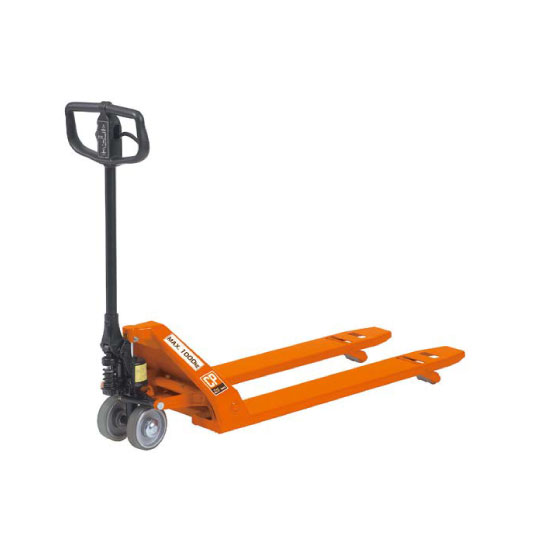

★製品画像
★寸法図

〇メンテナンス不要の独創設計。画期的な搬送をお約束します。
〇豊富なバリエーションの中から、最適な機種をお選びいただけます。

低床型(65mm)キャッチパレットトラック

単位:mm
型式 最大積載荷重(kg) 最低位
H1		 最高位
H2		 フォーク 全長
L4		 全高
H3		 ステアリングホイル
φx幅		 ロードホイル
φx幅		 車体重量
(kg)
外幅W1 長さL1 長さL2 長さL3 内幅W2
CP-10M-85H 1000 65 185 450 850 770 625 210 1240 1150 ステレオ
180×60		 ウレタン
65×56		 51
CP-10S-85H 1000 65 185 520 850 770 625 280 1240 1150 ステレオ
180×60		 ウレタン
65×56		 53
CP-10S-100H 1000 65 185 520 1000 920 775 280 1390 1150 ステレオ
180×60		 ウレタン
65×56		 55
CP-10L-100H 1000 65 185 650 1000 920 775 410 1390 1150 ステレオ
180×60		 ウレタン
65×56		 58
CP-10L-120H 1000 65 185 650 1200 1120 975 410 1590 1150 ステレオ
180×60		 ウレタン
65×56		 64
CP-13S-100H 1300 65 185 520 1000 920 775 280 1390 1150 ステレオ
180×60		 ウレタン
65×56		 57
CP-13L-100H 1300 65 185 650 1000 920 775 410 1390 1150 ステレオ
180×60		 ウレタン
65×56		 60
CP-15M-85H 1500 65 185 470 850 720 570 170 1260 1170 ステレオ
180×60		 ウレタン
65×73		 62
CP-15S-85H 1500 65 185 520 850 720 570 220 1260 1170 ステレオ
180×60		 ウレタン
65×73		 72
CP-15S-107H 1500 65 185 520 1070 940 790 220 1480 1170 ステレオ
180×60		 ウレタン
65×73		 74
CP-15S-115H 1500 65 185 520 1150 1020 870 220 1560 1170 ステレオ
180×60		 ウレタン
65×73		 75
CP-15J-107H 1500 65 185 620 1070 940 790 320 1480 1170 ステレオ
180×60		 ウレタン
65×73		 75
CP-15L-107H 1500 65 185 685 1070 940 790 385 1480 1170 ステレオ
180×60		 ウレタン
65×73		 80
CP-15L-122H 1500 65 185 685 1220 1090 940 385 1630 1170 ステレオ
180×60		 ウレタン
65×73		 83
CP-15L-140H 1500 65 185 685 1400 1270 1120 385 1810 1170 ステレオ
180×60		 ウレタン
65×73		 93
CP-20S-85H 2000 65 185 520 850 720 570 220 1260 1170 ステレオ
180×60		 ウレタン
65×73		 72
CP-20S-107H 2000 65 185 520 1070 940 790 220 1480 1170 ステレオ
180×60		 ウレタン
65×73		 74
CP-20S-115H 2000 65 185 520 1150 1020 870 220 1560 1170 ステレオ
180×60		 ウレタン
65×73		 75
CP-20L-107H 2000 65 185 685 1070 940 790 385 1480 1170 ステレオ
180×60		 ウレタン
65×73		 80
CP-20L-122H 2000 65 185 685 1220 1090 940 385 1630 1170 ステレオ
180×60		 ウレタン
65×73		 83
CP-20L-140H 2000 65 185 685 1400 1270 1120 385 1810 1170 ステレオ
180×60		 ウレタン
65×73		 93
CP-25S-107H 2500 65 185 520 1070 940 790 220 1480 1170 ウレタン
180×60		 ウレタン
65×73		 82
CP-25L-122H 2500 65 185 685 1220 1090 940 385 1630 1170 ウレタン
180×60		 ウレタン
65×73		 88

超低床型(45mm)キャッチパレットトラック

単位:mm
型式 最大積載荷重(kg) 最低位
H1		 最高位
H2		 フォーク 全長
L4		 全高
H3		 ステアリングホイル
φx幅		 ロードホイル
φx幅		 車体重量
(kg)
外幅W1 長さL1 長さL2 長さL3 内幅W2
CPL-10M-85 1000 45 135 450 850 720 590 150 1300 1120 ウレタン
150×45		 ナイロン
45×73		 58
CPL-10M-100 1000 45 135 450 1000 870 740 150 1450 1120 ウレタン
150×45		 ナイロン
45×73		 62
CPL-10S-107 1000 45 135 520 1070 940 810 220 1520 1120 ウレタン
150×45		 ナイロン
45×73		 66
CPL-10L-122 1000 45 135 685 1220 1090 960 385 1670 1120 ウレタン
150×45		 ナイロン
45×73		 72
CPL-10L-140 1000 45 135 685 1400 1270 1140 385 1850 1120 ウレタン
150×45		 ウレタン
45×73		 118
CPL-13S-107 1300 45 135 520 1070 940 810 220 1520 1120 ウレタン
150×45		 ウレタン
45×73		 97
CPL-13L-122 1300 45 135 685 1220 1090 960 385 1670 1120 ウレタン
150×45		 ウレタン
45×73		 107

超低床型(39mm)キャッチパレットトラック

単位:mm
型式 最大積載荷重(kg) 最低位
H1		 最高位
H2		 フォーク 全長
L4		 全高
H3		 ステアリングホイル
φx幅		 ロードホイル
φx幅		 車体重量
(kg)
外幅W1 長さL1 長さL2 長さL3 内幅W2
CPL-10M-85L 1000 39 114 450 850 720 610 150 1310 1120 ウレタン
150×45		 ナイロン
39×73		 56
CPL-10S-107L 1000 39 114 520 1070 940 830 220 1530 1120 ウレタン
150×45		 ナイロン
39×73		 62
