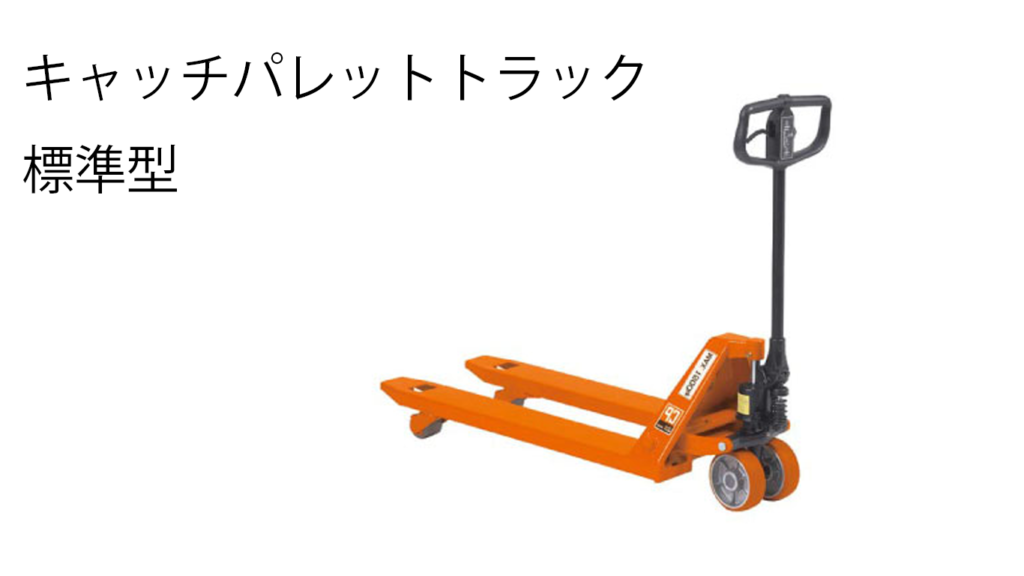

キャッチパレットトラック 標準型

標準型キャッチパレットトラック

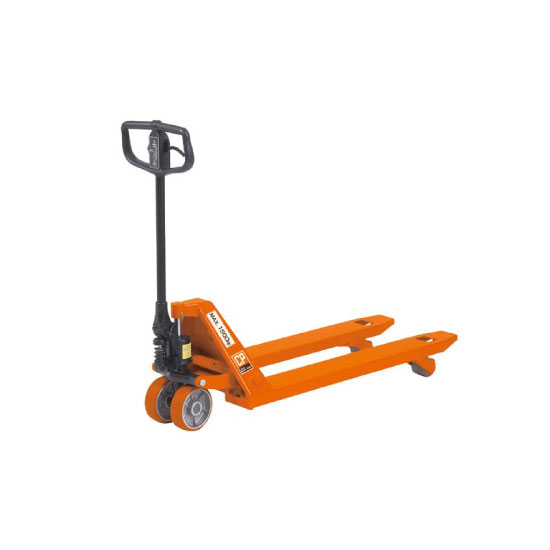

★製品画像
★寸法図

〇メンテナンス不要の独創設計。画期的な搬送をお約束します。
〇豊富なバリエーションの中から、最適な機種をお選びいただけます。

単位:mm
型式 最大積載荷重(kg) 最低位
H1
最高位
H2
フォーク 全長
L4
全高
H3
ステアリングホイル φx幅 ロードホイル φx幅 車体重量
(kg)
外幅W1 長さL1 長さL2 長さL3 内幅W2
CP-7M-85 700 65 185 450 850 770 625 210 1240 1150 ステレオ
150×45
ウレタン
65×56
51
CP-7S-100 700 65 185 520 1000 920 775 280 1390 1150 ステレオ150×45 ウレタン65×56 55
CP-7L-100 700 65 185 650 1000 920 775 410 1390 1150 ステレオ150×45 ウレタン65×56 58
CP-7L-120 700 65 185 650 1200 1120 975 410 1590 1150 ステレオ150×45 ウレタン65×56 64
CP-10M-85 1000 80 200 450 850 775 625 210 1240 1150 ステレオ180×60 ウレタン80×65 51
CP-10S-100 1000 80 200 520 1000 925 775 280 1390 1150 ステレオ180×60 ウレタン80×65 55
CP-10L-100 1000 80 200 650 1000 925 775 410 1390 1150 ステレオ180×60 ウレタン80×65 58
CP-10L-120 1000 80 200 650 1200 1125 975 410 1590 1150 ステレオ180×60 ウレタン80×65 64
CP-13S-100 1300 80 200 520 1000 925 775 280 1390 1150 ステレオ180×60 ウレタン80×65 57
CP-13L-100 1300 80 200 650 1000 925 775 410 1390 1150 ステレオ180×60 ウレタン80×65 60
CP-15M-85 1500 80 200 470 850 730 570 170 1260 1170 ステレオ180×60 ウレタン80×73 62
CP-15S-85 1500 80 200 520 850 730 570 220 1260 1170 ステレオ180×60 ウレタン80×73 72
CP-15S-98 1500 80 200 520 980 860 700 220 1390 1170 ステレオ180×60 ウレタン80×73 73
CP-15S-107 1500 80 200 520 1070 950 790 220 1480 1170 ステレオ180×60 ウレタン80×73 74
CP-15S-115 1500 80 200 520 1150 1030 870 220 1560 1170 ステレオ180×60 ウレタン80×73 75
CP-15J-98 1500 80 200 620 980 860 700 320 1390 1170 ステレオ180×60 ウレタン80×73 74
CP-15J-107 1500 80 200 620 980 860 700 320 1480 1170 ステレオ180×60 ウレタン80×73 75
CP-15L-85 1500 80 200 685 850 730 570 385 1260 1170 ステレオ180×60 ウレタン80×73 76
CP-15L-107 1500 80 200 685 1070 950 790 385 1480 1170 ステレオ180×60 ウレタン80×73 80
CP-15L-122 1500 80 200 685 1220 1100 940 385 1630 1170 ステレオ180×60 ウレタン80×73 83
CP-15L-140 1500 80 200 685 1400 1280 1120 385 1810 1170 ステレオ180×60 ウレタン80×73 93
CP-20S-85 2000 80 200 520 850 730 570 220 1260 1170 ステレオ180×60 ウレタン80×73 72
CP-20S-107 2000 80 200 520 1070 950 790 220 1480 1170 ステレオ180×60 ウレタン80×73 74
CP-20S-115 2000 80 200 520 1150 1030 870 220 1560 1170 ステレオ180×60 ウレタン80×73 75
CP-20L-85 2000 80 200 685 850 730 570 385 1260 1170 ステレオ180×60 ウレタン80×73 76
CP-20L-107 2000 80 200 685 1070 950 790 385 1480 1170 ステレオ180×60 ウレタン80×73 80
CP-20L-122 2000 80 200 685 1220 1100 940 385 1630 1170 ステレオ180×60 ウレタン80×73 83
CP-20L-140 2000 80 200 685 1400 1280 1120 385 1810 1170 ステレオ180×60 ウレタン80×73 93
CP-20S-85 2000 80 200 520 850 730 570 220 1260 1170 ステレオ180×60 ウレタン80×73 72
CP-20S-107 2000 80 200 520 1070 950 790 220 1480 1170 ステレオ180×60 ウレタン80×73 74
CP-20S-115 2000 80 200 520 1150 1030 870 220 1560 1170 ステレオ180×60 ウレタン80×73 75
CP-20L-85 2000 80 200 685 850 730 570 385 1260 1170 ステレオ180×60 ウレタン80×73 76
CP-20L-107 2000 80 200 685 1070 950 790 385 1480 1170 ステレオ180×60 ウレタン80×73 80
CP-20L-122 2000 80 200 685 1220 1100 940 385 1630 1170 ステレオ180×60 ウレタン80×73 83
CP-20L-140 2000 80 200 685 1400 1280 1120 385 1810 1170 ステレオ180×60 ウレタン80×73 93
CP-25S-107 2500 80 200 520 1070 950 790 220 1480 1170 ウレタン180×60 ウレタン80×73 82
CP-25L-122 2500 80 200 685 1220 1100 940 385 1630 1170 ウレタン180×60 ウレタン80×73 88
CP-30S-107 3000 85 205 520 1070 1010 770 180 1480 1170 ウレタン180×60 ウレタンW車輪80×73 100
CP-30L-122 3000 85 205 685 1220 1160 920 345 1630 1170 ウレタン180×60 ウレタンW車輪80×73 115
CP-30L-160 3000 85 205 685 1600 1540 1300 345 2010 1170 ウレタン180×60 ウレタンW車輪80×73 135
CP-35S-107 3500 85 205 520 1070 1010 770 180 1450 1170 ウレタン180×60 ウレタンW車輪80×73 102
CP-35L-122 3500 85 205 685 1200 1160 920 345 1600 1170 ウレタン180×60 ウレタンW車輪80×73 117
CP-35L-160 3500 85 205 685 1600 1540 1300 345 1980 1170 ウレタン180×60 ウレタンW車輪80×73 137
CP-50L-150 5000 100 220 700 1500 1440 1200 360 1900 1190 ウレタン200×70 ウレタンW車輪80×73 220
CP-50L-180 5000 100 220 700 1800 1760 1500 360 2200 1190 ウレタン200×70 ウレタンW車輪80×73 240
CP-15、20、25はオプションでW車輪型仕様も可能です。
