重量物搬送に適したキャスターです。
-
- 重量物運搬台車、船台台車、トレーラー、その他の重量物の足回り・搬送用に適しています。
- 一輪の最大荷重が大きく、従来の単輪の２倍以上です。
- 低床にて運搬物に取付できるため、重心を低く設計できます。
- 安定性があり、路面状態の悪い所でも使用可能です。
- 差動旋回をするため、単輪よりも方向転換が容易です。
- 金具旋回部はセンターピンレスタイプのスラストベアリング構造です。
- 衝撃に強く回転性能に狂いがなくダブルボール構造でガタの発生が軽減しております。
- 別作も可能です。お気軽にお問い合わせください。

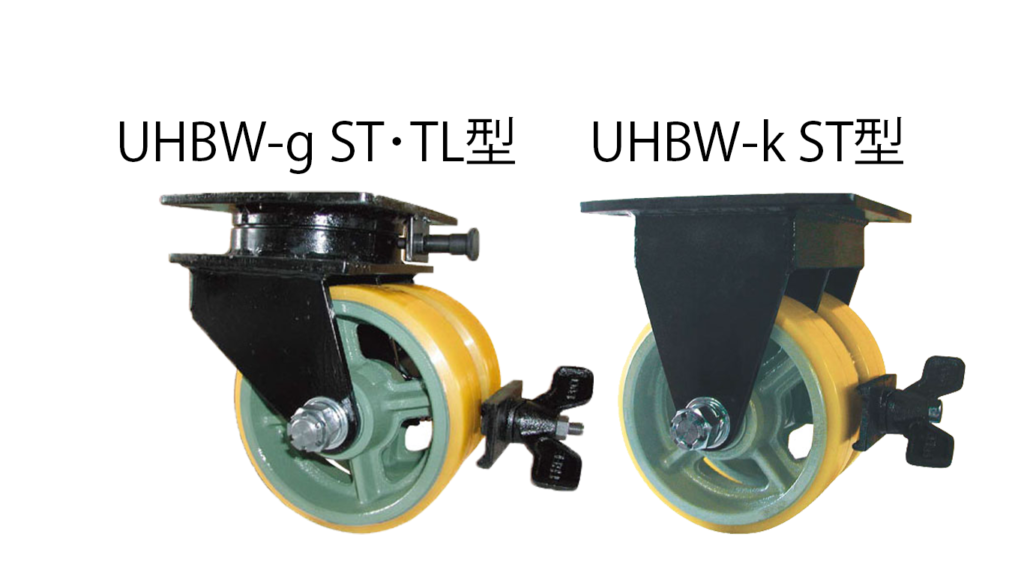

超重量用双輪キャスター自在車 ストッパー・旋回ロック付
（ＵＨＢＷ－ｇ ＳＴーＴＬ型、ＭＣＷ－ｇ ＳＴ－ＴＬ型）

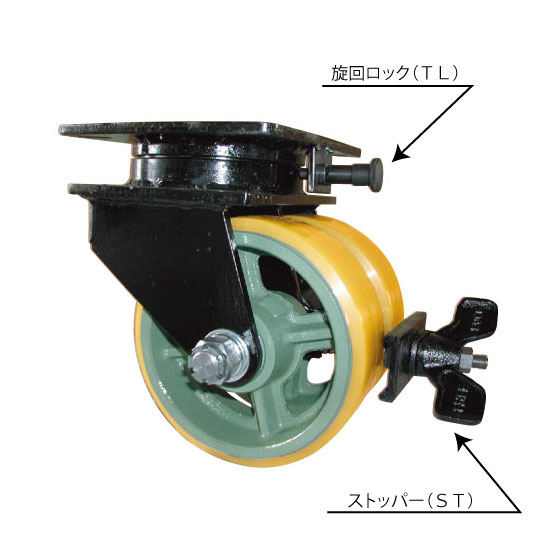

★製品画像
★寸法図
●ウレタン車付
単位:mm
| 品名 | 車輪外形D | 許容荷重kg | 車輪取付高さH | タイヤ巾 W |
回転半径 R |
軸径 | 取付座 AxB |
取り付け穴ピッチ P1xp2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| UHBW-g 150x75ST-TL |
150 | 1500 | 220 | 76 | 240 | 25 | 209×209 | 165×165~ 150×150 |
9 | 18 | 65 | 23 |
| UHBW-g 200x75ST-TL |
200 | 2100 | 270 | 76 | 270 | 25 | 209×209 | 165×165~ 150×150 |
9 | 18 | 70 | 27 |
| UHBW-g 250x75ST-TL |
250 | 2400 | 320 | 76 | 300 | 30 | 209×209 | 165×165~ 150×150 |
9 | 18 | 75 | 35 |
| UHBW-g 300x75ST-TL |
300 | 2700 | 375 | 76 | 335 | 30 | 209×209 | 165×165~ 150×150 |
9 | 18 | 85 | 43 |
●ＭＣナイロン車付
単位:mm
| 品名 | 車輪外形D | 許容荷重kg | 車輪取付高さH | タイヤ巾 W |
回転半径 R |
軸径 | 取付座 AxB |
取り付け穴ピッチ P1xp2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCW-g 150x75ST-TL |
150 | 2000 | 220 | 75 | 240 | 25 | 209×209 | 165×165~ 150×150 |
9 | 18 | 65 | 19 |
| MCW-g 200x75ST-TL |
200 | 2600 | 270 | 75 | 270 | 25 | 209×209 | 165×165~ 150×150 |
9 | 18 | 70 | 21 |
| MCW-g 250x75ST-TL |
250 | 3200 | 320 | 75 | 300 | 30 | 209×209 | 165×165~ 150×150 |
9 | 18 | 75 | 29 |
| MCW-g 300x75ST-TL |
300 | 4000 | 375 | 75 | 335 | 30 | 209×209 | 165×165~ 150×150 |
9 | 18 | 85 | 37 |
走行速度は4km/h以下にて走行してください。
ＳＴのみ、ＴＬのみの取付も可能です。
超重量用双輪キャスター固定車 ストッパー付
（ＵＨＢＷ－ｋ ＳＴ型、ＭＣＷ－ｋ ＳＴ型）

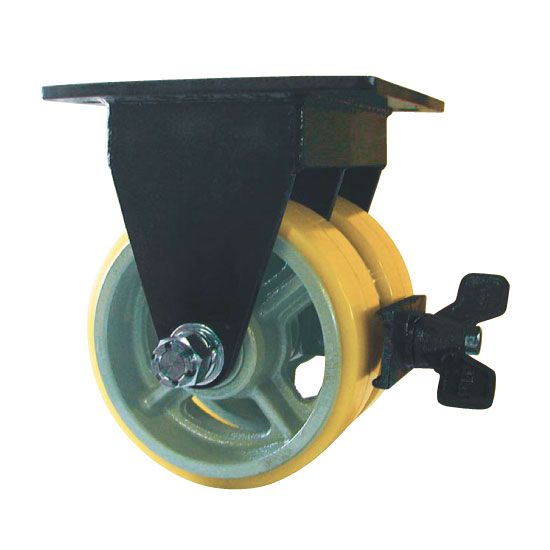

★製品画像
★寸法図
●ウレタン車付
単位:mm
| 品名 | 車輪外形D | 許容荷重kg | 車輪取付高さ H |
タイヤ巾 W |
軸径 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| UHBW-k 150x75ST |
150 | 1500 | 220 | 76 | 25 | 225×234 | 185×150 | 9 | 18 | 18 |
| UHBW-k 200x75ST |
200 | 2100 | 270 | 76 | 25 | 225×234 | 185×150 | 9 | 18 | 23 |
| UHBW-k 250x75ST |
250 | 2400 | 320 | 76 | 30 | 255×244 | 215×150 | 9 | 18 | 32 |
| UHBW-k 300x75ST |
300 | 2700 | 375 | 76 | 30 | 255×244 | 215×150 | 12 | 18 | 38 |
●ＭＣナイロン車付
単位:mm
| 品名 | 車輪外形D | 許容荷重kg | 車輪取付高さ H |
タイヤ巾 W |
軸径 | 取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCW-k 150x75ST |
150 | 2000 | 220 | 75 | 25 | 225×234 | 185×150 | 9 | 18 | 15 |
| MCW-k 200x75ST |
200 | 2600 | 270 | 75 | 25 | 225×234 | 185×150 | 9 | 18 | 17 |
| MCW-k 250x75ST |
250 | 3200 | 320 | 75 | 30 | 255×244 | 215×150 | 9 | 18 | 26 |
| MCW-k 300x75ST |
300 | 4000 | 375 | 75 | 30 | 255×244 | 215×150 | 12 | 18 | 32 |
走行速度は4km/h以下にて走行してください。
