超重量用スプリング式キャスター

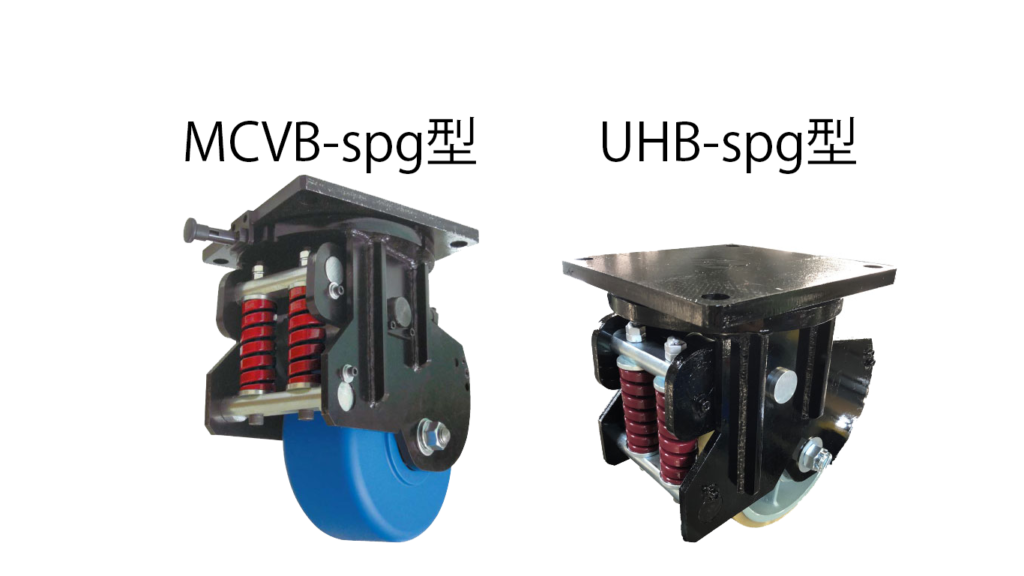

商品画像（ＭＣＶＢ－ｓｐｇ２５０ｘ１００－ＴＬ）

※写真はオプション旋回ロック（ＴＬ）付
寸法図

超重量用スプリング式キャスター自在車

スプリング効果でショックを軽減
スプリングの効果により、段差での衝撃を吸収、超重量用での安定した走行を実現しました。
今まで搬送に気を使ったガラス、陶器、半導体部品等のデリケートな重量物も静かにスムーズに運搬することが可能です。
MCナイロン車付
単位:mm
品名 車輪外径
D		 許容荷重(kg) 車輪取付高さ
H1		 タイヤ巾 取付座
T1xT2		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
d		 備芯E 総たわみ量
T
MCVB-spg-250×100-1000 250 1000 340~360 100 250×250 210×210 16 20 90 20
MCVB-spg-250×100-1500 250 1500 340~360 100 250×250 210×210 16 20 90 20
MCVB-spg-300×100-2000 300 2000 373~403 100 300×300 250×250 19 24 120 30
MCVB-spg-300×100-3000 300 3000 385~403 100 300×300 250×250 19 24 120 30
ウレタン車付
単位:mm
品名 車輪外径
D		 許容荷重(kg) 車輪取付高さ
H1		 タイヤ巾 取付座
T1xT2		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
d		 備芯E 総たわみ量
T
UHB-spg-250×100-1400 250 1400 340~360 100 250×250 210×210 16 20 90 20
UHB-spg-300×100-1500 300 1500 373~403 100 300×300 250×250 19 24 120 30
走行速度は4km/h以下にて走行してください。
適応荷重は参考荷重ですので、実際に積載される重量をご指定下さい。
