標準サイズなので既存のキャスターと取替が容易！

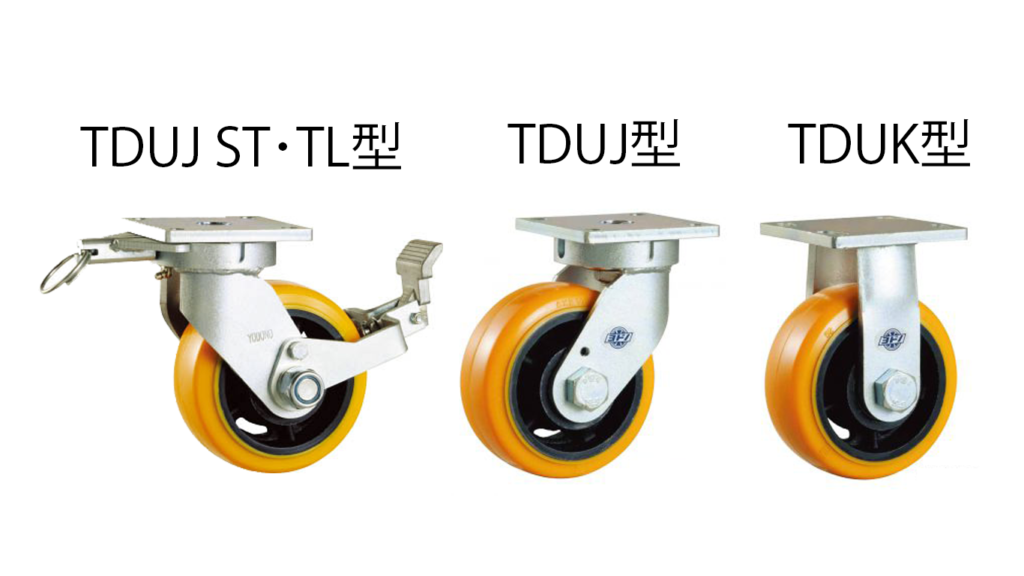

重量用高硬度ウレタンキャスター
-
- 取付高・取付ピッチが標準型プレスキャスターと同じなので現在使用中の運搬車等への取替が容易。牽引や動力走行にもスムーズに対応します。（時速8km/h以下）
- 旋回部にスラストベアリング・テーパーローラーベアリングの採用により高負荷に対してもスムーズな旋回と長寿命を実現しました。
- オプションの車輪ストッバー・旋回ロックもご用意しております。
MCナイロン車仕様(TDMC)はこちらです。
重量用高硬度ウレタンキャスター自在車(TDUJ型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| TDUJ150 | 150 | 900 | 198 | 63.5 | 120×120 | 90×90 | 9 | 12.5 | 50 | 6.5 |
単位:mm
重量用高硬度ウレタンキャスター自在車ストッパー付(TDUJ ST型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
ペダル ロットK |
製品重量 (kg) |
| TDUJ150ST | 150 | 900 | 198 | 63.5 | 120×120 | 90×90 | 9 | 12.5 | 50 | 185 | 7.3 |
単位:mm
重量用高硬度ウレタンキャスター自在車旋回ロック付(TDUJ TL型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
ロックピン 長さL |
製品重量 (kg) |
| TDUJ150TL | 150 | 900 | 198 | 63.5 | 120×120 | 90×90 | 9 | 12.5 | 50 | 136 | 6.7 |
単位:mm
重量用高硬度ウレタンキャスター自在車ストッパー・旋回ロック付
(TDUJ ST･TL型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
ペダル ロットK |
ロックピン 長さL |
製品重量 (kg) |
| TDUJ150ST-TL | 150 | 900 | 198 | 63.5 | 120×120 | 90×90 | 9 | 12.5 | 50 | 185 | 136 | 7.5 |
単位:mm
重量用高高度ウレタンキャスター固定車(TDUK型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| TDUK150 | 150 | 900 | 198 | 63.5 | 120×120 | 100×56〜90×90 | 9 | 12.5 | ー | 5.5 |
単位:mm
重量用高高度ウレタンキャスター固定車ストッパー付(TDUK ST型)
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| TDUK150ST | 150 | 900 | 198 | 63.5 | 120×120 | 100×56〜90×90 | 9 | 12.5 | ー | 6.3 |
単位:mm
